Jak dobrać rozstaw słupów w regałach wspornikowych do długości składowanego materiału

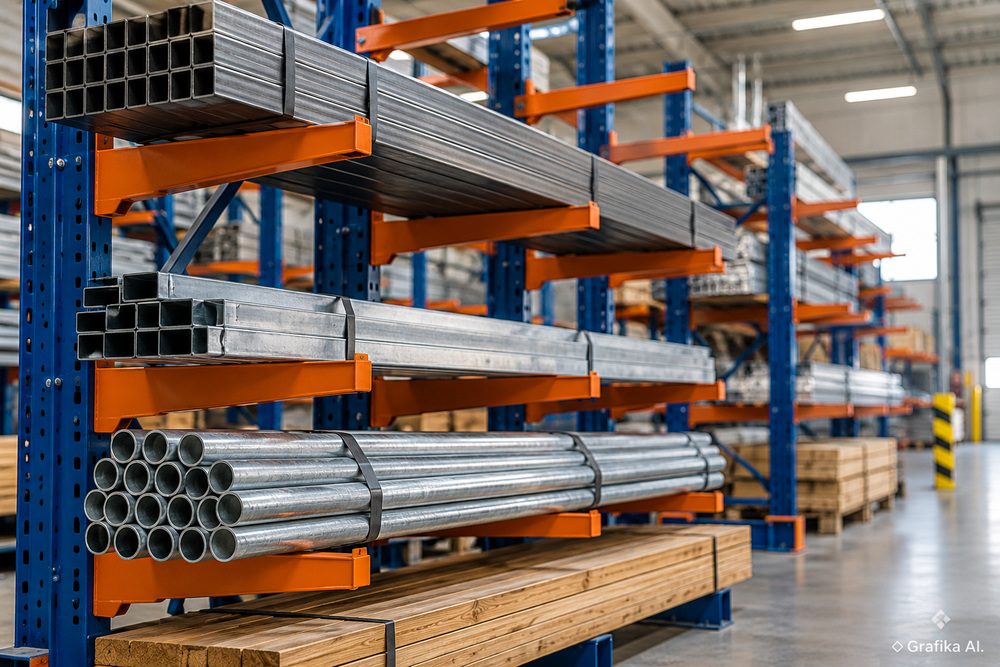

Rozstaw słupów w regale wspornikowym decyduje o tym, czy sześciometrowa wiązka profili będzie stabilnie spoczywać na podporach, czy zacznie uginać się między nimi. Zbyt duże odstępy zwiększają ryzyko odkształcenia materiału i przeciążenia wsporników. Zbyt małe oznaczają więcej słupów, stężeń i kotew, a więc wyższy koszt konstrukcji. Rozstaw należy dobierać jednocześnie do długości, sztywności i masy składowanego ładunku, nie tylko do wymiarów hali.

Jak obliczyć rozstaw słupów na podstawie długości materiału?

Pierwszym krokiem jest ustalenie długości najkrótszych i najdłuższych elementów, które będą przechowywane na danym poziomie. Rozstaw słupów mierzy się między ich osiami, a nie pomiędzy krawędziami profili konstrukcyjnych. Ma to znaczenie przy obliczaniu odległości między punktami podparcia.

Przy równomiernie rozłożonym obciążeniu dobrym punktem wyjścia jest układ, w którym materiał wystaje poza skrajne wsporniki o połowę odległości między sąsiednimi podporami. Takie rozmieszczenie pomaga ograniczyć nierównomierne obciążenie konstrukcji.

Przykładowo dla profili stalowych o długości 6000 mm można rozważyć:

• Dwa punkty podparcia: rozstaw 3000 mm i wysunięcie materiału po 1500 mm z obu stron.

• Trzy punkty podparcia: rozstaw 2000 mm i wysunięcie po 1000 mm.

• Cztery punkty podparcia: rozstaw 1500 mm i wysunięcie po 750 mm.

Są to warianty geometryczne, a nie automatycznie dopuszczalne konfiguracje. Rozstaw 3000 mm może przekraczać możliwości standardowego systemu regałowego. W praktyce często stosuje się moduły o długości około 1000–2000 mm, choć konkretne wartości zależą od producenta.

Dla sześciometrowych profili rozsądnym wariantem do weryfikacji jest układ trzech lub czterech podpór. Wybór zależy od ugięcia materiału i nośności konstrukcji. Trzy podpory ograniczają liczbę słupów, natomiast cztery skracają odcinki niepodparte.

Nie należy jednak automatycznie stosować takiego samego układu dla materiału krótszego. Jeśli regał z podporami rozmieszczonymi co 2000 mm ma przechowywać również elementy o długości 2500 mm, trzeba wyznaczyć osobne, stabilne położenie tego ładunku. Krótsze profile nie mogą przypadkowo opierać się tylko na jednym wsporniku.

Dlaczego masa i sztywność materiału zmieniają wymagany rozstaw?

Dwie wiązki o identycznej długości mogą wymagać zupełnie innego podparcia. Sześciometrowy profil stalowy o dużej sztywności zachowuje się inaczej niż cienkościenna rura z tworzywa czy pakiet elastycznych listew drewnianych.

Mechanizm jest prosty: im większa odległość między podporami, tym większe ugięcie materiału pod własnym ciężarem. W uproszczonym modelu belki swobodnie podpartej, obciążonej równomiernie na całej długości przęsła, ugięcie rośnie proporcjonalnie do czwartej potęgi rozpiętości. Zwiększenie odległości z 1500 do 2000 mm oznacza w tym modelu ponad trzykrotny wzrost ugięcia przy pozostałych parametrach bez zmian. Rzeczywisty pakiet oparty na kilku wspornikach wymaga jednak oceny właściwego schematu podparcia.

Przy doborze rozstawu trzeba sprawdzić trzy parametry:

• Masę pojedynczej wiązki – wraz z opakowaniem, przekładkami i elementami zabezpieczającymi.

• Sztywność materiału – zależną między innymi od przekroju, grubości ścianki i rodzaju tworzywa.

• Dopuszczalne obciążenie wspornika i słupa – zgodnie z dokumentacją konkretnego systemu regałowego.

Załóżmy, że magazyn przechowuje pakiet profili aluminiowych o długości 6000 mm i masie 900 kg. Przy trzech podporach średnie obciążenie wynosi teoretycznie 300 kg na wspornik. Nie oznacza to jednak, że wystarczy zamontować trzy ramiona o nośności 300 kg. Rzeczywiste reakcje mogą być nierówne ze względu na sztywność pakietu, położenie środka ciężkości, odchyłki wysokości i sposób ułożenia.

W praktyce szczególnie problematyczne są wiązki cienkościennych profili, które po kilku tygodniach przechowywania mogą wykazywać odkształcenia, choć podczas odkładania wyglądały stabilnie. Dodatkowy punkt podparcia bywa tańszy niż reklamacja całej partii materiału.

Przed zamówieniem regału można przeprowadzić próbę na podporach ustawionych w projektowanych odstępach i zmierzyć ugięcie obciążonego materiału. To sposób na wychwycenie problemu, a nie zamiennik obliczeń nośności.

Jak dopasować konstrukcję regału do różnych długości i warunków magazynu?

Najwięcej błędów pojawia się tam, gdzie jeden ciąg regałów ma obsługiwać materiały o długości 2000, 4000 i 6000 mm. Ustawienie słupów wyłącznie pod najdłuższy asortyment może utrudniać bezpieczne przechowywanie krótkich elementów. Z kolei zagęszczenie wszystkich podpór pod najkrótsze produkty zwiększa koszt inwestycji.

Dlatego regały wspornikowe najlepiej projektować na podstawie rzeczywistej struktury zapasów, a nie jednego uniwersalnego wymiaru.

W hurtowni stali, która przechowuje głównie profile sześciometrowe, a sporadycznie odcinki dwumetrowe, sensownym rozwiązaniem może być wydzielenie osobnej sekcji na krótkie materiały. Dzięki temu nie trzeba zmieniać rozstawu całego ciągu ani układać krótkich odcinków na zbyt oddalonych podporach.

Przed zatwierdzeniem projektu należy dodatkowo sprawdzić:

• Nośność słupów i stężeń – obciążenia z kilku poziomów sumują się w elementach konstrukcji.

• Długość ramion – musi odpowiadać głębokości składowanego pakietu oraz położeniu jego środka ciężkości.

• Posadzkę i kotwienie – podłoże musi przenosić obciążenia oraz siły wynikające z pracy regału.

• Sposób obsługi – wózek widłowy lub suwnica muszą umożliwiać odkładanie materiału na wszystkich przewidzianych podporach.

• Zabezpieczenia ładunku – szczególnie odboje, ograniczniki i zabezpieczenia przed staczaniem rur.

Nie można też zakładać, że skrócenie rozstawu automatycznie zwiększy dopuszczalną masę składowania. Dodatkowe podpory mogą poprawić rozkład obciążenia, ale nie zmieniają same z siebie nośności ramienia, połączenia, słupa ani posadzki.

Najpierw należy sporządzić zestawienie długości, mas i przekrojów wszystkich składowanych pakietów. Następnie wyznaczyć liczbę podpór dla najbardziej wymagającego ładunku i zweryfikować ich rozstaw z dokumentacją producenta. Pierwszym błędem do wyeliminowania jest wybieranie odległości między słupami wyłącznie na podstawie długości profilu, bez sprawdzenia jego ugięcia oraz rzeczywistego rozkładu obciążenia.

FAQ – najczęstsze pytania o rozstaw słupów w regałach wspornikowych

Jaki rozstaw słupów zastosować do materiałów o długości 6 metrów?
Punktem wyjścia może być rozstaw 2000 mm przy trzech podporach lub 1500 mm przy czterech. Ostateczny wariant zależy od sztywności ładunku, jego masy i parametrów regału.

Czy dwa wsporniki wystarczą do składowania długich profili?
Tak, pod warunkiem że materiał ma wystarczającą sztywność, jego ugięcie jest dopuszczalne, a konstrukcja regału przenosi obciążenie. Dla cienkich i elastycznych profili często potrzebne są co najmniej trzy podpory.

Ile materiał może wystawać poza skrajne wsporniki?
Orientacyjną zasadą projektową jest wysunięcie o połowę odległości między podporami. Przy rozstawie 1500 mm daje to 750 mm na każdą stronę. Dopuszczalne wysunięcie należy potwierdzić dla konkretnego materiału i systemu.

Czy można samodzielnie zmienić rozstaw słupów w istniejącym regale?
Nie bez sprawdzenia dokumentacji i zatwierdzenia nowej konfiguracji przez uprawnionego projektanta lub producenta. Zmiana rozstawu wpływa na stężenia, stateczność konstrukcji i dopuszczalne obciążenia.

Czy większa liczba słupów zawsze oznacza bezpieczniejszy regał?
Nie. Dodatkowe podpory mogą ograniczyć ugięcie materiału, ale bezpieczeństwo zależy również od nośności elementów konstrukcyjnych, sposobu mocowania, stanu posadzki i prawidłowego rozmieszczenia ładunku.
